BAGUES ALLONGES ET MACRO

LES BAGUES ALLONGES C'EST QUOI ?


Une fois de plus je serai "concis" dans les descriptions et les utilisations de cet accessoire. Je ne vais pas ici vous développer les calculs de grossissement, de rapport de reproduction  , de profondeur de champ. Je resterai à l'essentiel.

Les bagues allonges sont simplement des tubes qui écartent l'objectif du capteur ( Ce que l'on appelle le tirage)

Pour faire simple : Cela permet de diminuer la distance de mise au point minimale nominale de votre objectif.  La map (Mise au point) mini  est spécifiée dans les caractéristiques de chaque objectif.
En d'autres termes : Cela permet de se rapprocher du sujet au delà de la distance mini de mise au point de l'objectif et donc de pouvoir "grossir " le sujet

Plus près = plus gros (je ne parle pas ici de focale, juste de distance capteur< > Sujet)



DEUX TYPES DE BAGUES

Vous trouverez deux types de bagues , les toutes manuelles et les automatiques.

Manuelles : Pas de connexion de l'objectif vers le boitier , c'est à dire , pas de retour de l'ouverture du diaphragme et pas d'auto-focus.

Pour faire simple : Vous devrez utiliser votre boitier en mode manuel , sans autofocus. En mode manuel vous avez néanmoins votre cellule de mesure d'exposition qui reste active pour vous aidez dans les réglages d'exposition ( Ouverture, Vitesse et iso )

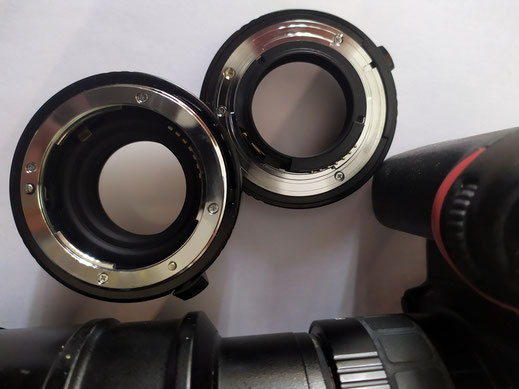

Automatique : Attention au terme Automatique ! En fait elles ont des connecteurs( Electriques) qui maintiennent les échanges de données entre l'objectif et le boitier . Données d'ouverture ( Valeur du Diaphragme ) et auto-focus.

Pour résumer : Vous pourrez utiliser votre boitier en mode Automatique ou semi-automatique ,Program, *A (Av), *S(Tv ) et l'autofocus

La différence entre les deux ? : Le prix et le confort d'utilisation . Les Manuelles moins chers , les Automatiques plus confortables.

Pour ma part j'ai des bagues dites "automatiques" , je n'utilise pratiquement jamais le mode autofocus en macro photo , et à 90% le  mode A ( Av )

La connexion pour le retour de la valeur du diaphragme et donc le calcul de l'exposition est simplement un confort dans l'utilisation de mon matériel et ma technique photographique.

Remarque personnelle : Préférez mettre le bon prix. Étanchéité à la poussière et humidité et solidité ( pour ne pas endommager les baïonnettes objectif/boitier)

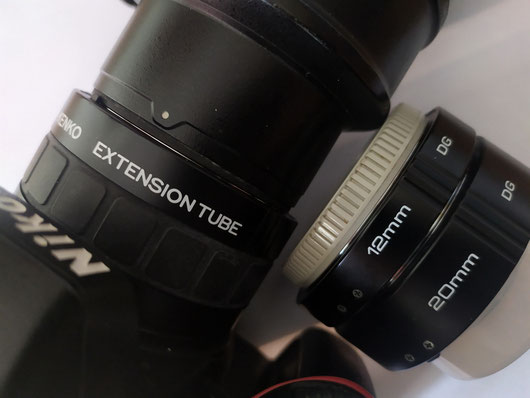

Les épaisseurs des bagues : En générale elles se composent d'un kit : 12mm, 20mm, 36mm

Plus l'épaisseur  est grande  ( du fait: augmentation de la distance entre l’objectif et le capteur) , plus la distance minimum de mise au point diminue.

Il est classique d’empiler les bagues comme bon vous semble ( 12+20+36 , 12+36 , 12+20 , 20+36 etc etc ) ou de les utiliser unitairement .



*Mode A Nikon, Av Canon = Mode Aperture ( priorité à l'ouverture) Aperture value

*Mode S Nikon , Tv Canon = Mode Shutter  ( Priorité à la vitesse ) ou Time Value et non pas Sport comme je le vois souvent écrit ( cela n'a aucun rapport avec le Sport !)

Retrouvez gratuitement " Bases  techniques de la photographie " ( mise à jour et ajout  prévue bientôt )

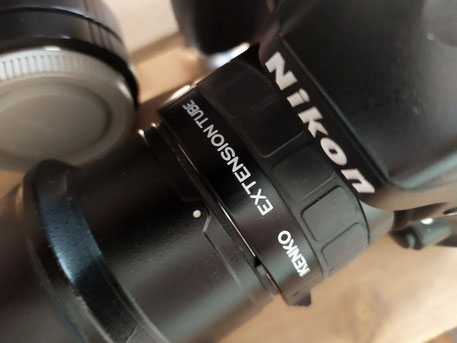

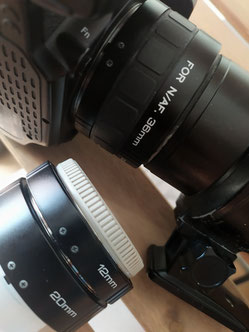

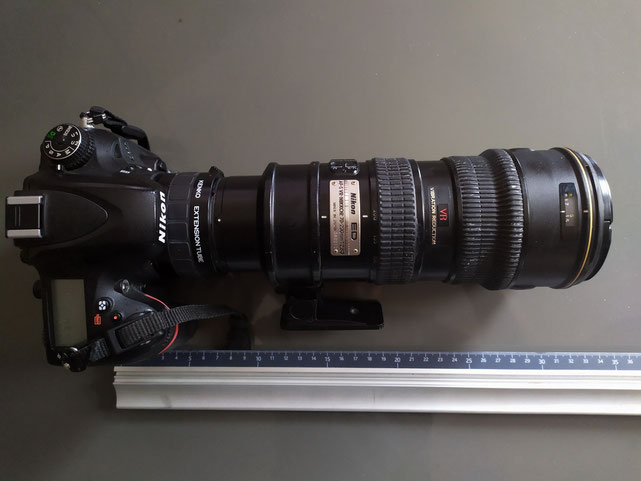

36mm monté sur 70-200 et D600
36mm monté sur 70-200 et D600

AVANTAGES

- Le prix par rapport  à un objectif macro spécifique

- Le poids et encombrement

- Faire de la macro  sans avoir d'objectif spécifique.

- Augmenter le Grossissement d'un objectif Macro 1:1

- Pas de perte de qualité ( aucune de lentille(s) supplémentaires )

ATTENTION les bagues sont un complément , mais ne remplacent pas les avantages d'un objectif macro !

INCONVÉNIENTS

- Profondeur de champ réduite ( C'est le cas en Macro en générale , en cause la faible distance Sujet < > Capteur )

- Plage de mise au point réduite ( Voir ci dessous "Test au bureau" ) Vous perdrez la mise au point à plusieurs mètres jusqu'a l'infinie.

- Perte de lumière , donc apport de lumière nécessaire , ou lumière ambiante élevée , ou augmentation des Iso pour compenser la perte de vitesse d'obturation.

LES BAGUES ALLONGES POURQUOI ?

Faire de la Macro* photo sans avoir d'objectif dédié ( économie et gain de place et poids dans le sac photo )

Ou simplement lors d'une sortie non dédiée à la macro de pouvoir vous faire plaisir avec une rencontre Insecte ou flore .



Et puis NON les bagues allonges ne servent pas qu'en macro photo !

Encore des idées pré-conçues , bagues allonges = macro ... Et bien non !

 Les bagues peuvent servirent en photo animalières classiques ( et autre )

Imaginez  votre 500mm F/4 , map mini de 4.5m  et que votre sujet soit à 3.5m .. ( Un exemple parmi beaucoup d'autres)

" Il n'y a qu'a reculer me direz vous " , ma réponse sera " Oui oui ... on peut, ou pas  "



*Macro:  Pour les puristes , le terme macro est le rapport de reproduction d'au moins 1:1 du sujet sur le capteur. Vous verrez dans les exemples ci dessous que je suis loin de la photo macro , mais plus dans la proxy photo. Juste une histoire de dialectique.

EXEMPLES ET TESTS AU "BUREAU"

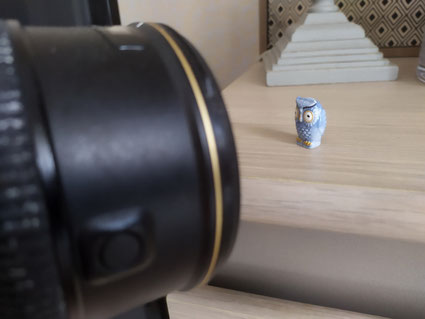

Laissez moi tout d'abord vous présenter le sujet "Indoor"! C'est Loulou le Hibou bleu ( espèce très rare au demeurant ) . Il mesure 25mm de hauteur et est plutôt très sage.

Le boitier est un D600 ( Capteur 24x36 ) Nikon  , objectif 70-200 f/2.8 Nikkor


Les distances décrites , sont les distances entre le capteur et le sujet . La longueur entre  Capteur et lentille frontale étant de 35cm

TOUTES LES PHOTOS PRÉSENTÉS CI DESSOUS SONT ÉVIDEMENT SANS RECADRAGE

1) 200mm avec et sans bague

IMAGE DE BASE 200mm , à 1.40m du Sujet

1-1)

focale : 200 mm

Bague allonge : 0

Distance entre capteur et sujet (mesurée) : 1.40m  ( Map mini nominale)

Bague de mise au point : 1.40m



f2.8 1/250 iso800





1-2)

focale : 200 mm

Bague allonge : 36mm

Distance entre capteur et sujet (mesurée) : 1.40m  ( Map mini nominale)

Bague de mise au point : Infinie





f2.8 1/125 iso800 Soit une perte d'1 IL par rapport à sans bague allonge ( 1 IL = vitesse 2x plus lente )



1-3)

focale : 200 mm

Bague allonge : 36mm

Distance entre capteur et sujet (mesurée) : 0.90m

Bague de mise au point : 1.4m ( Map mini nominale de l'objectif)





f2.8 1/125 iso800 Soit une perte d'1 IL / sans bague allonge



CONSTATATIONS :

- Avec la bague allonge de 36mm , diminution de la distance de prise de vue entre capteur et sujet diminuée 1-1) 1.40m 1-3)0.9m donc Agrandissement du sujet

- Rapprochement du sujet entraîne la réduction de la profondeur de champ ( Zone de netteté )

- Perte de lumière due à la bague allonge. Perte d'1 IL à ouverture et iso constants, la vitesse d'obturation passe de 1/250 à 1/125 soit un rapport de 2 x. Ce qui augmente le risque de flou de bougé , mais aussi les mouvements du sujet . ( Le miens est plutôt très calme )

2) PLAGE DE MISE AU POINT

2-1)

focale : 105 mm

Bague allonge : 36mm

Distance entre capteur et sujet (mesurée) : 0.51m

Bague de mise au point :Infinie





f2.8 1/125 iso800



2-2)

focale : 105 mm

Bague allonge : 36mm

Distance entre capteur et sujet (mesurée) : 0.50m

Bague de mise au point : 1.40m ( Map mini nominale de l'objectif)





f2.8 1/125 iso800



CONSTATATIONS :

-  A 105mm , la plage de mise au point entre réglage Infinie et map mini de l'objectif (bague de map de l'objectif)  est très faible ( environ 1cm )

- A 70mm ,  la plage de mise au point entre réglage Infinie et map mini de l'objectif (bague de map de l'objectif)est de quelques millimètres

2-3)

focale : 70mm

Bague allonge : 36mm

Distance entre capteur et sujet (mesurée) : 0.38m

Bague de mise au point : 1.40m  ( Map mini nominale de l'objectif)





f2.8 1/125 iso800




3) BAGUES 36MM+20mm A 200mm

3-1)

focale : 200mm

Bagues allonges : 36mm + 20mm

Distance entre capteur et sujet (mesurée) : 1.03m

Bague de mise au point : Infinie





f2.8 1/60 iso800

3-2)

focale : 200mm

Bagues allonges : 36mm + 20mm

Distance entre capteur et sujet (mesurée) : 0.79m

Bague de mise au point : 1.40 ( Map mini nominale de l'objectif)





f2.8 1/60 iso800

CONSTATATIONS :

-  Avec 2 bagues , la distance de mise au point diminue un peu plus. on passe de 0.9m à 0.79 à 200mm , le rapport de reproduction ( grossissement) aussi naturellement. (1-3 / 3-2)

- Perte de lumière due à la 2em bague allonge ajoutée entraîne une perte d'1 IL de plus , soit un bilan de 2 IL ( Base sans Bague = 1/250 , Bague de 36mm 1/125 + bague 20mm 1/60 )

Comparaison 36mm et 36mm+20mm

1-3) 200mm + 36mm  0.9m 1/125" f/2.8
1-3) 200mm + 36mm 0.9m 1/125" f/2.8
3-2) 200mm +36mm +20mm  0.79m 1/60" f/2.8
3-2) 200mm +36mm +20mm 0.79m 1/60" f/2.8

4) 105mm et 70mm, 36+20mm

4-1)

focale : 105mm

Bagues allonges : 36mm + 20mm

Distance entre capteur et sujet (mesurée) : 0.41m

Bague de mise au point : mini-Infinie ( Non significatif cf 2 )





f2.8 1/60 iso800

4-2)

focale : 70mm

Bagues allonges : 36mm + 20mm

Distance entre capteur et sujet (mesurée) : 0.36m

Bague de mise au point : mini-Infinie ( Non significatif cf 2 )





f2.8 1/60 iso800

CONSTATATIONS :

- Le Rapport de grossissement maximum est comme la théorie le veut à la plus petite focale, la distance capteur<>sujet étant à son minimum

Comme je vous l'indiquais au début de cet article : Plus près = plus gros

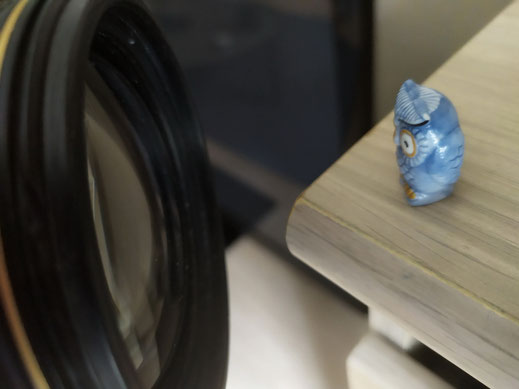

Distance Capteur<>Sujet : 36cm , La distance Capteur <> Lentille frontale : 35cm  ... Loulou le hibou touche la lentille !

- Notez que nous ne sommes pas au rapport dit de macro 1:1 , mais on s'en rapproche.

5) PROFONDEUR DE CHAMP 36mm+20mm

105mm +36 +20 mm + F2.8 Distance 48cm
105mm +36 +20 mm + F2.8 Distance 48cm
105mm +36 +20 mm +  F8 Distance 48cm
105mm +36 +20 mm + F8 Distance 48cm

200mm +36 +20 mm + F2.8 Distance 102cm
200mm +36 +20 mm + F2.8 Distance 102cm
200mm +36 +20 mm + F8 Distance 102cm
200mm +36 +20 mm + F8 Distance 102cm

200mm +36 +20 mm + F2.8 Distance 102cm
200mm +36 +20 mm + F2.8 Distance 102cm
200mm +36 +20 mm + F8 Distance 102cm
200mm +36 +20 mm + F8 Distance 102cm

6) PROFONDEUR DE CHAMP 200mm 36mm

200mm + 36mm + f2.8 distance 98cm
200mm + 36mm + f2.8 distance 98cm
200mm + 36mm + f4 distance 98cm
200mm + 36mm + f4 distance 98cm
200mm + 36mm + f8 distance 98cm
200mm + 36mm + f8 distance 98cm

200mm + 36mm + f2.8 distance 100cm
200mm + 36mm + f2.8 distance 100cm
200mm + 36mm + f4 distance 100cm
200mm + 36mm + f4 distance 100cm
200mm + 36mm + f8 distance 100cm
200mm + 36mm + f8 distance 100cm

7) PROFONDEUR DE CHAMP 105mm +36mm

105mm + 36mm + f2.8 distance 50cm
105mm + 36mm + f2.8 distance 50cm
105mm + 36mm + f4 distance 50cm
105mm + 36mm + f4 distance 50cm
105mm + 36mm + f8 distance 50cm
105mm + 36mm + f8 distance 50cm

8) PROFONDEUR DE CHAMP 70mm +36mm

70mm + 36mm + f2.8 distance 40cm
70mm + 36mm + f2.8 distance 40cm
70mm + 36mm + f4 distance 40cm
70mm + 36mm + f4 distance 40cm
70mm + 36mm + f8 distance 40cm
70mm + 36mm + f8 distance 40cm

CONCLUSIONS

Comme toujours en photographie , tout est histoire de compromis. Distance entre Capteur et sujet , focale et perte de vitesse qui "oblige" à monter les iso au risque d'une perte de qualité de l'image ...
Le choix de la focale , des bagues allonges utilisées seront liés au sujet et au rendu désiré ( Grossissement , cadrage, votre gout ) . Un papillon endormi ou dans la rosée du matin à 5cm de la lentille c'est possible, en pleine journée et en plein soleil, ce sera plus Rock'N Roll.  Mon sujet Loulou le Hibou a été bien sage pendant les prises de vue , je n'ai donc pas eu beaucoup de mérite.
Ces modestes images vous permettront de vous rendre compte des différences suivant les configurations.



PS: Je n'ai volontairement pas utilisé la bague 12mm. D'une part et surtout pour ne pas alourdir le nombre de tests , et sur la plage 70 > 200mm les différences n'auraient pas été plus parlante que celles réalisées avec la 20mm et 36mm.

EXEMPLES ET TESTS SUR LE TERRAIN

Un exemple avec : D600 Nikon + 150mm macro Sigma , à 1.78 m , 0.45m et enfin avec bagues 36+20



LES EXEMPLES SUR LE TERRAIN ICI

VOYAGES IMAGINAIRES

Vous trouverez dans ma galerie photo "Voyages imaginaires"  quelques images réalisées pour illustrer ce post. (Photos "indoor" Mars 2020 #covid19 #confinement oblige)
Je vous invite à tester pour prendre en main la technique photo macro avec les bagues allonges.

C'est plutôt très simple à réaliser et c'est un bon exercice de prise en main.
Matériel : D600 , 28-75mm f2.8 , Bagues 20+36mm , ou 36mm seule, de l'huile et de l'eau , une lampe frontale et Hop !
En général les gouttes sont à 2cm de la lentille frontale de l'objectif. Suivant les effets désirés l'ouverture varie de f2.8 à f11 .

De l'huile , de l'eau ... et hop !
De l'huile , de l'eau ... et hop !
Nikon D600 + 28-75mm Tamron + Bague 36mm
Nikon D600 + 28-75mm Tamron + Bague 36mm
